系統介紹

DTC500型熱電偶、熱電阻自動檢定系統滿足自動檢定/校準各種工作用熱電偶（S、R、B、K、N、J、E、T、EA-2）、工業熱電阻（分度：Pt10、Pt100、Cu100、Cu50（二線、三線、四線制）等；AA、A、B、C等級別）、一體化溫度變送器、可檢定/校準玻璃液體溫度計、壓力式溫度計、雙金屬溫度計。檢定程序及結果均符合國家有關現行計量檢定規程。

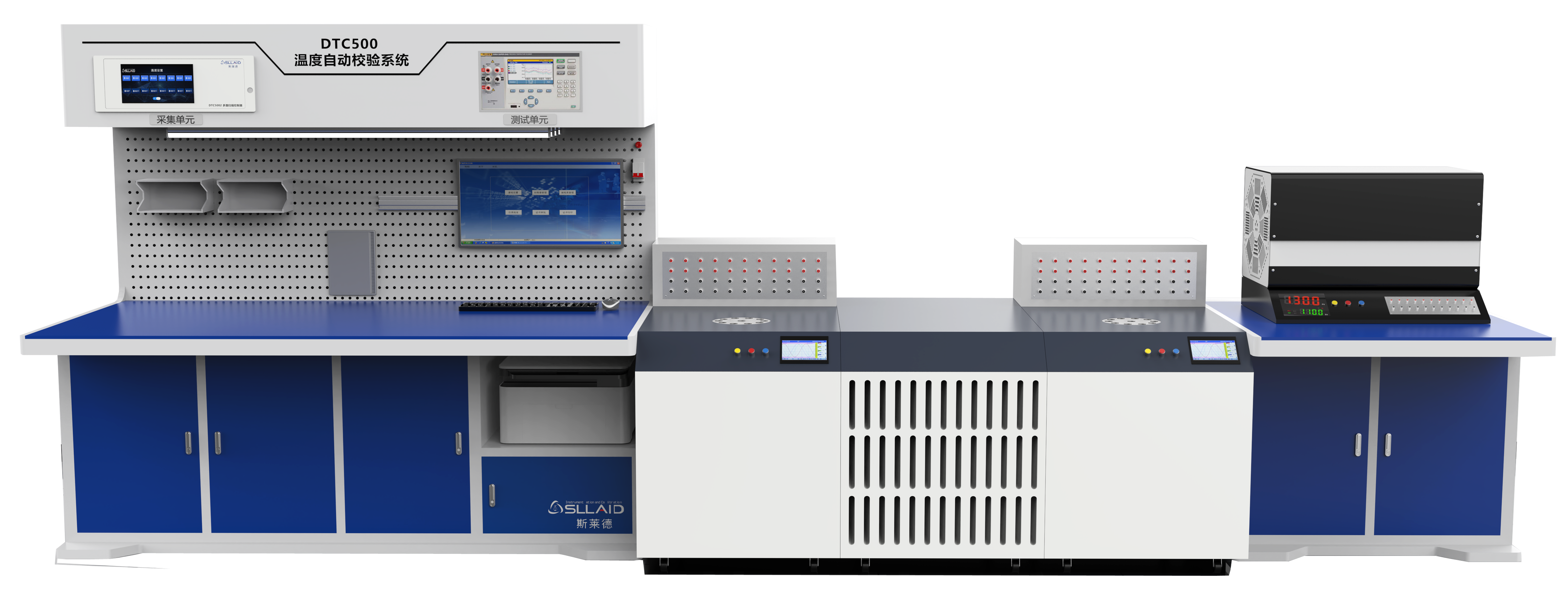

檢定系統是由高精度數字控溫儀、掃描開關、油槽、水槽、熱電偶檢定爐、自動檢定軟件、計算機、打印機、RS232接口等組成的自動測試、控制系統；是集智能化自動測試和檢定于一體的新型溫度計量標準裝置。

系統介紹

DTC500型熱電偶、熱電阻自動檢定系統滿足自動檢定/校準各種工作用熱電偶（S、R、B、K、N、J、E、T、EA-2）、工業熱電阻（分度：Pt10、Pt100、Cu100、Cu50（二線、三線、四線制）等；AA、A、B、C等級別）、一體化溫度變送器、可檢定/校準玻璃液體溫度計、壓力式溫度計、雙金屬溫度計。檢定程序及結果均符合國家有關現行計量檢定規程。

1.檢定系統是由高精度數字控溫儀、掃描開關、油槽、水槽、熱電偶檢定爐、自動檢定軟件、計算機、打印機、RS232接口等組成的自動測試、控制系統；是集智能化自動測試和檢定于一體的新型溫度計量標準裝置。

2.恒溫槽、高溫爐可通過上位機完成控制設定；檢定過程無需人工干預。系統可按照檢定規程自動實現溫度調節、測量通道控制、數據采集與處理、報表與證書輸出等功能，并可根據實際需要進行調整。

3.檢定熱電阻、熱點偶時可分組檢定，一批最多處理9以上組被檢（每組最多檢定支數與配套的掃描開關數量有關），檢定過程中可根據情況在任意設定檢定點檢測任意一組，在檢定量較大時可提高工作效率。

4.控溫儀采用PID自動控制調節參數，為精密溫度控制提供了必要的基礎條件；完善的供電回路保護措施。高可靠性、安全性，具有高溫自動報警和自處理功能。

5.參考端溫度測量在檢定廉金屬熱電偶(如K、N、J、E等分度號)時，允許選擇“參考端溫度補償”功能，提供兩種可選擇的參考端處理方法。

6.檢定系統具有設計先進、結構合理、軟件功能齊全、操作方便、量值傳遞準確可靠、抗干擾能力強、使用靈活等突出特點。系統中的檢定軟件及核心硬件均由我公司獨立開發, 軟件著作編號：2020SR1084446

系統軟件

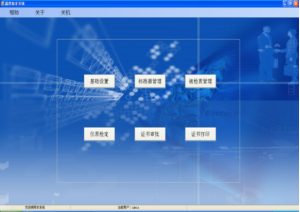

檢定系統軟件是運行在中文Windows環境下的測控軟件，包括熱電偶檢定、熱電阻檢定（包含一體化溫度變送器）和溫度二次儀表檢定三大部分。

■自動檢測、自動識別：在連接好被檢儀器后，校準軟件可自動測試熱電偶開路、反接等情況，同時軟件可進行自動識別連接儀器的分度號等；測試符合《JJF 1098-2003熱電偶、熱電阻自動測量系統校準規范》；

■自帶數據庫：軟件可全自動運行校準或檢定程序，生成相應記錄、證書、統計報表等。證書模板可按需自定義設置。軟件自帶數據庫，數據自動存儲。提供多種條件查詢功能；

■自我評定功能：系統可對校準過程中的數據進行統計分析，如寄生電勢、測量重復性、溫度偏差/波動、環境干擾標準器具不確定性等，得出總體擴展不確定度等報告。無需人工計算系統的不確定度；

■檢定過程的有關參數可分別顯示在檢定界面上的各顯示表格中，直觀、形象特色。

■恒溫設備控溫過程自動繪制溫度曲線（溫度—時間關系曲線）。具有自動判斷溫度穩定倒計時功能，能自動采集數據并自動切換到下一工作點。

■檢定數據與記錄曲線可以以文件形式保存在硬盤上,檢定數據自動存入數據庫,可隨時查詢，統計，打印。

■檢定記錄可以重復多次或者分次檢定，可以大大的提高工作效率。

執行的檢定規程、校準規范

SLDQB500-2017  北京斯萊德熱電偶、熱電阻自動檢定系統企業標準

JJG141-2013       工作用貴金屬熱電偶檢定規程

JJF1637-2017      廉金屬熱電偶校準規范

JJG368-2000       工作用銅-銅鎳熱電偶檢定規程

JJG75-1995         標準鉑銠10-鉑熱電偶檢定規程

JJG115-1999       標準銅-銅鎳熱電偶檢定規程

JJF1098-2003      熱電偶、熱電阻自動測量系統校準規范

JJG229-2010       工業鉑、銅熱電阻檢定規程

JJG130-2011       工作用玻璃液體溫度計檢定規程

JJG310-2002       壓力式溫度計檢定規程

JJG226-2001       雙金屬溫度計檢定規程

JJF1183-2007      溫度變送器校準規范

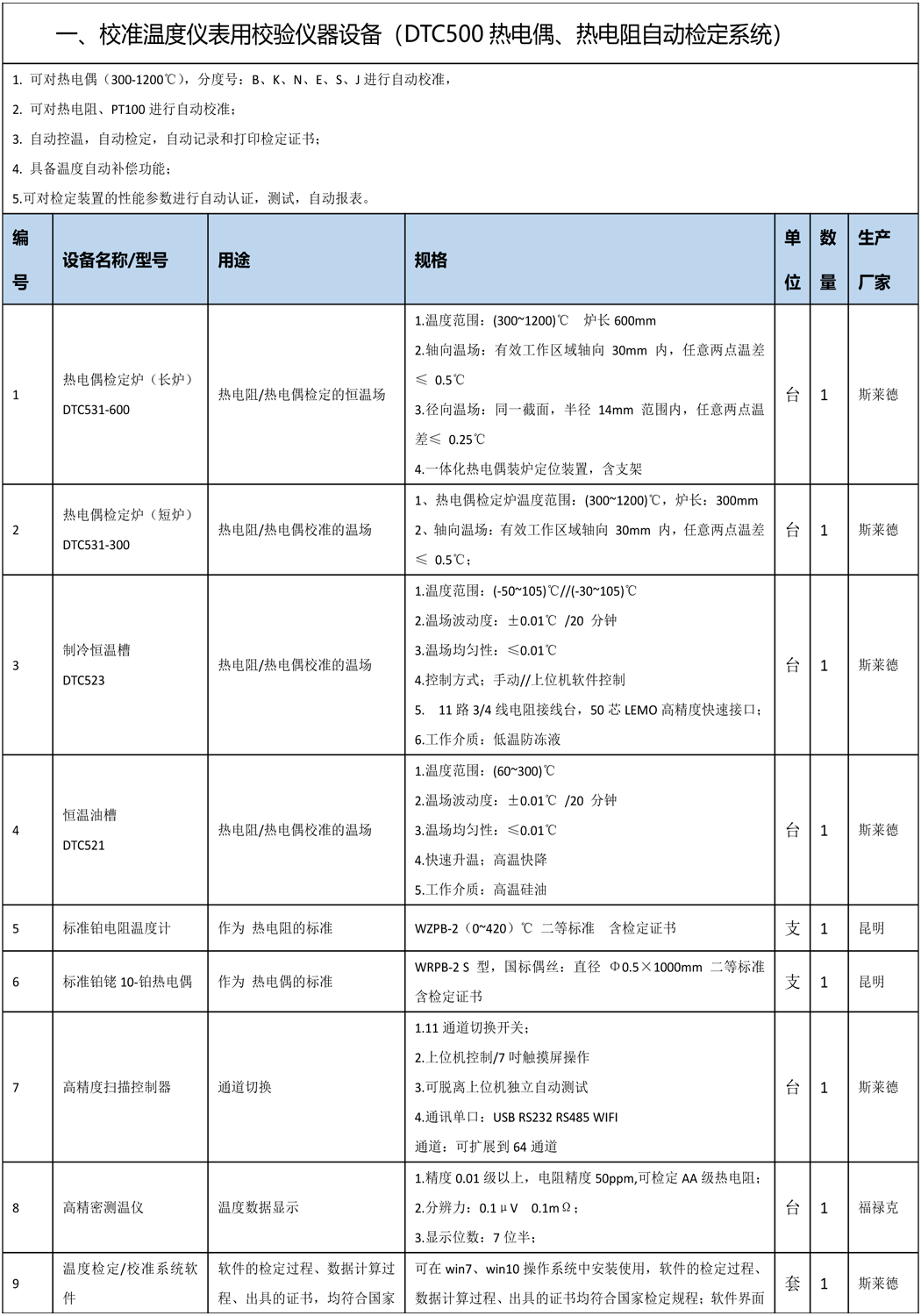

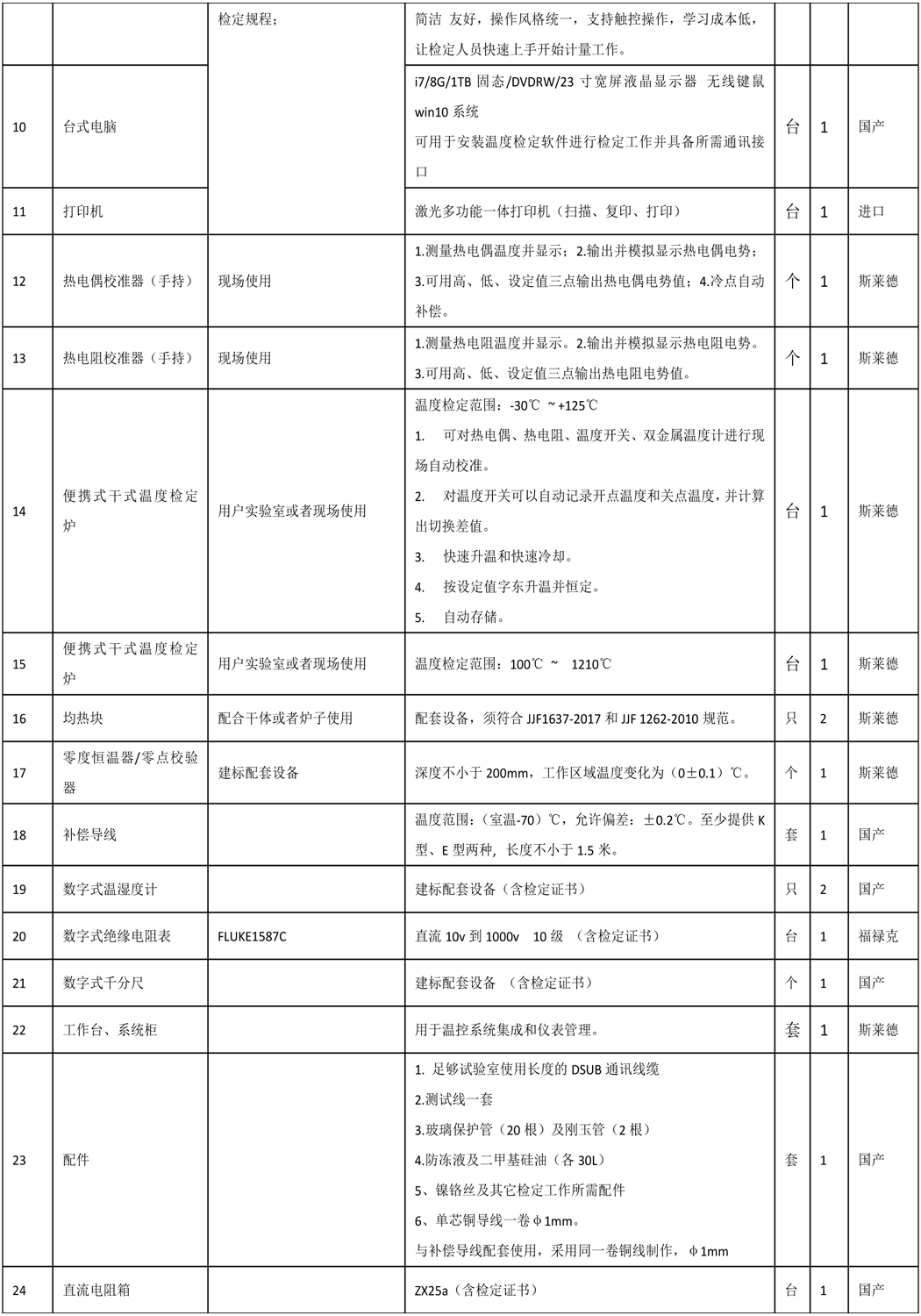

如何配置一套全自動檢定系統

1、根據被檢儀表類型確定校驗溫度范圍，選擇恒溫槽和高溫爐：如校驗工業熱電阻，需要低溫40℃至300℃，則選擇制冷恒溫槽和高溫油槽，如果需要快速大量校驗，則選擇多臺恒溫槽同時測試（每臺恒溫槽只測試一個校準點），提高測試速度；

2、根據恒溫槽和高溫爐的數量選擇掃描控制器的數量，如果需要同時多溫場群控群測，則選擇一臺主掃描開關，每一個恒溫槽或高溫爐配置一臺掃描控制器；

3、如果需要同時校驗，則每一臺恒溫槽配置一只標準熱電阻，每一臺高溫爐配置一只標準熱電偶；

4、根據被檢儀表精度選擇測溫儀：如需檢定AA級熱電阻等則選擇F1586A或其他七位半萬用表；

5、選擇相應附件：如校驗水銀溫度計需要配置溫度計讀數裝置、如需測試水三項點則配置水三項點瓶及其凍制保溫裝置；

6、上位機配置根據需要配置筆記本或者臺式機，配置Ft cal專用校準軟件；

7、最后配置兩臺DTC500G測試平臺，整體集成上述功能模塊，實現系統集成。
